火灾时，烟气和热量大量产生，这些烟气往往含有大量有毒物质。据统计，火灾中约90%的遇难者都是因吸入烟气而窒息。消防排烟窗的核心功能在于其高效性，能够迅速将建筑内的烟气和热量排出，从而防止短时间内大量有毒烟气的积聚。这一设计对于减少火灾的危害、保障人身和财产安全至关重要。
自然排烟窗的有效面积
自然排烟窗的设计对于火灾时的排烟效果至关重要。其有效面积的大小直接影响到烟气的排出速度和效率。在火灾发生时，自然排烟窗能够通过其大面积的设计，迅速排出建筑内的烟气和热量，有效减少有毒烟气的积聚，从而降低火灾的危害。因此，确保自然排烟窗的有效面积足够大，是保障人身和财产安全的重要措施之一。
1、自然排烟窗的定义
自然排烟窗，是一种可开启的外窗，它利用火灾时产生的热烟气流的浮力以及外部风压的作用，将建筑内部的烟气和热量直接排出室外。这种设计在火灾防控中发挥着至关重要的作用，能够有效减少有毒烟气的积聚，从而降低火灾的危害。
2、自然排烟窗（口）的安装位置
自然排烟窗（口）应设置在排烟区域的顶部或外墙，并遵循以下规范：
1）.若自然排烟窗（口）需安装于外墙上，则其位置应位于储烟仓之内。然而，对于走道或室内空间净高不超过3米的区域，这些窗（口）可设置在室内净高度的二分之一以上位置。
2）.自然排烟窗（口）的开启方式应有助于火灾时烟气的有效排出。
3）.对于幕墙上的开启窗，其位置需满足使用功能及立面设计要求，并应确保使用便捷，避免设置在梁、柱或隔墙等障碍物处。同时，开启扇的开启角度不应超过30°，且开启距离不应超过300毫米。

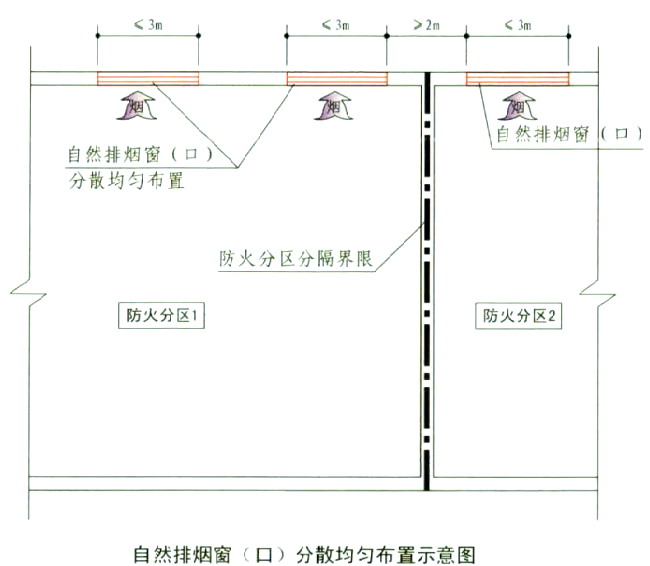

4）.自然排烟窗（口）的布置应尽量分散且均匀，每组窗（口）的长度不宜超过3米。

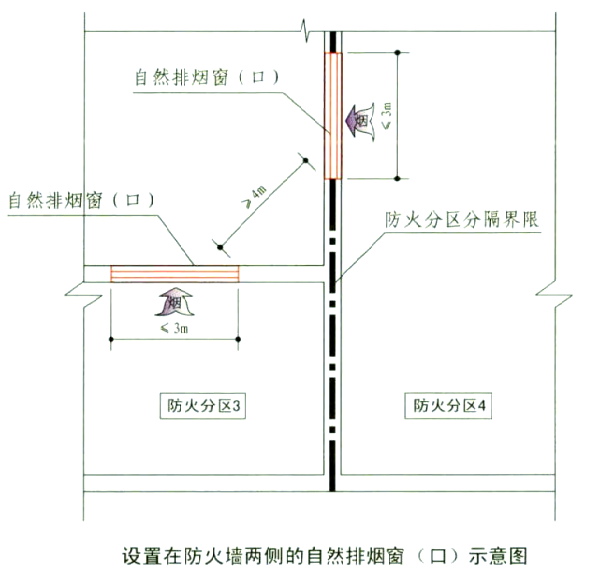

5）.若自然排烟窗（口）设置在防火墙两侧，则其最近边缘的水平距离不应小于2米。
自然排烟窗（口）的有效面积
自然排烟窗（口）的有效面积是影响其排烟效果的关键因素。在设计和安装时，必须确保其面积足够，以满足火灾时烟气排出的需求。同时，有效面积的计算方法和标准也需要严格遵循相关规范和要求。

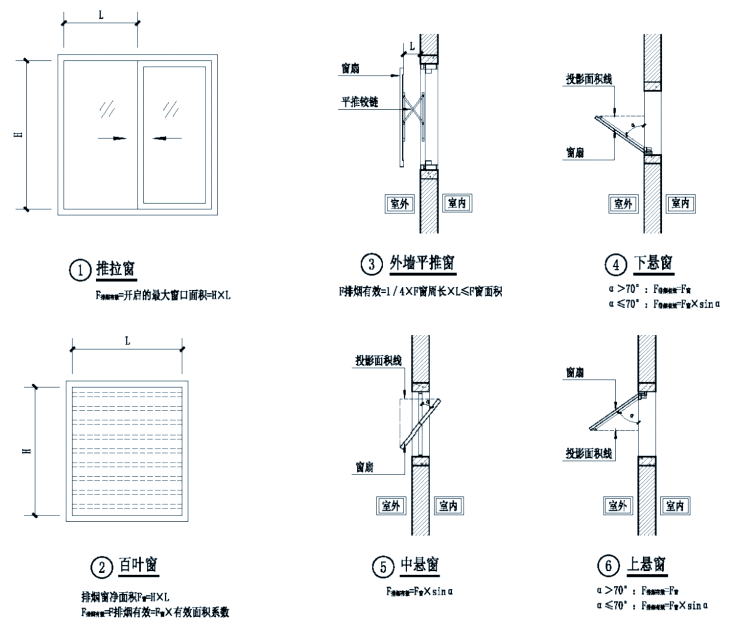

1、自然排烟窗的常见类型包括：推拉式、悬窗式、平开式、百叶窗以及平推窗。
1）.为了有效排烟，可开启的外窗或百叶窗必须被安置在排烟区域的顶部或外墙的储烟仓高度范围内。
2）.当窗户的开启角度超过70°时，我们可以认为其排烟有效面积与其窗户面积是相等的。

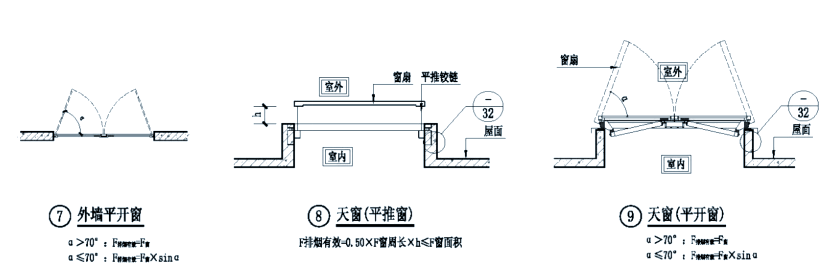

3）.若窗户的开启角度小于或等于70°，则对于悬窗，其有效面积应按照窗户最大开启时的水平投影来计算；而对于平开窗，则应按照其最大开启时的竖向投影来计算。
4）.推拉窗的有效面积则应依据其开启的最大窗口面积来确定。
5）.使用百叶窗时，其有效面积是窗的净面积与遮挡系数的乘积。通常，防雨百叶的遮挡系数取0.6，而一般百叶的遮挡系数取0.8。
6）.若平推窗被设置在顶部，其面积可以按照窗的1/2周长与平推距离的乘积来计算，但这个值不应超过窗户的整个面积。
7）.当平推窗被安置在外墙上时，其面积可以按照窗的1/4周长与平推距离的乘积来计算，同样地，这个值也不应超过窗户的整体面积。
8）.若地下夹层通过采光井进行自然排烟，那么自然排烟窗的有效面积应取采光井面积、储烟仓内与室外相连通的窗洞面积以及采光井出地面后能开启的外窗有效面积中的最小值。
自然通风系统的设计计算
自然通风系统是建筑设计中不可或缺的一部分，它对于改善室内环境、节约能源具有重要意义。为了确保自然通风系统的有效性和效率，需要进行详细的设计计算。这些计算包括确定通风口的面积、位置和数量，以及评估通风效果和能耗情况。通过合理的自然通风系统设计，可以为建筑提供舒适、健康的生活和工作环境。
1、自然排烟窗的面积规定：
在建筑设计过程中，自然排烟窗的面积是一个关键考量因素。为了确保排烟效果的有效性，必须遵循一定的面积标准。这些标准不仅关系到建筑的安全性能，还影响到室内环境的舒适度。通过合理设定自然排烟窗的面积，可以有效地促进烟气的排出，保障人们的生命安全和健康。
1）.对于建筑空间净高6米及以下的区域，自然排烟窗（口）的有效面积应至少达到房间建筑面积的2％。

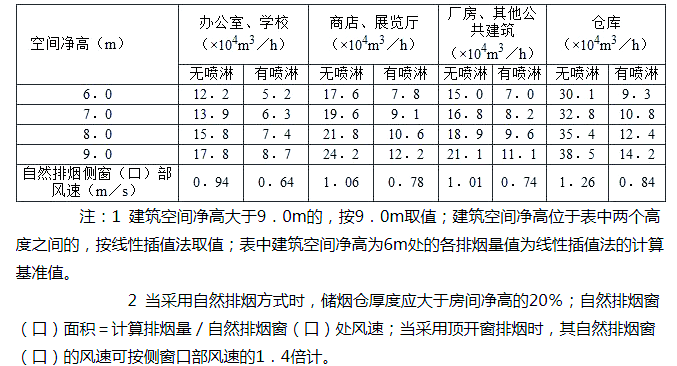

2）.若公共建筑或工业建筑中空间净高超过6米，其有效排烟面积需根据特定表格及自然排烟窗（口）处的风速进行详细计算。
3）.在公共建筑中，若仅需在走道或回廊设置排烟，则两端（侧）都应设置面积不少于2㎡的自然排烟窗（口），且两窗（口）之间的距离不应小于走道长度的三分之二。
4）.若公共建筑内的房间及走道或回廊均需设置排烟，则应确保自然排烟窗（口）的有效面积至少达到走道或回廊建筑面积的2％。
2、自然通风窗面积规定：
为预防火灾时烟气在楼梯间、前室、避难层（间）等空间内积聚，应采用自然通风方式，并遵循以下面积规定：
1）.对于采用自然通风的封闭楼梯间和防烟楼梯间，其最高部位必须设置一个可开启外窗或开口，其面积不得小于1.0㎡。当建筑物的总高度超过10米时，楼梯间的外墙上每5层内应增设总面积不小于2.0㎡的可开启外窗或开口，并且这些开口的布置间隔不应超过3层。
2）.若前室采用自然通风方式，独立前室和消防电梯前室的可开启外窗或开口面积应至少为2.0㎡，而共用前室和合用前室的面积则应至少为3.0㎡。
3）.避难层（间）若采用自然通风方式，则必须设有不同朝向的可开启外窗，其有效面积至少应占该避难层（间）地面面积的2％。同时，每个朝向的可开启外窗面积都不应小于2.0㎡。

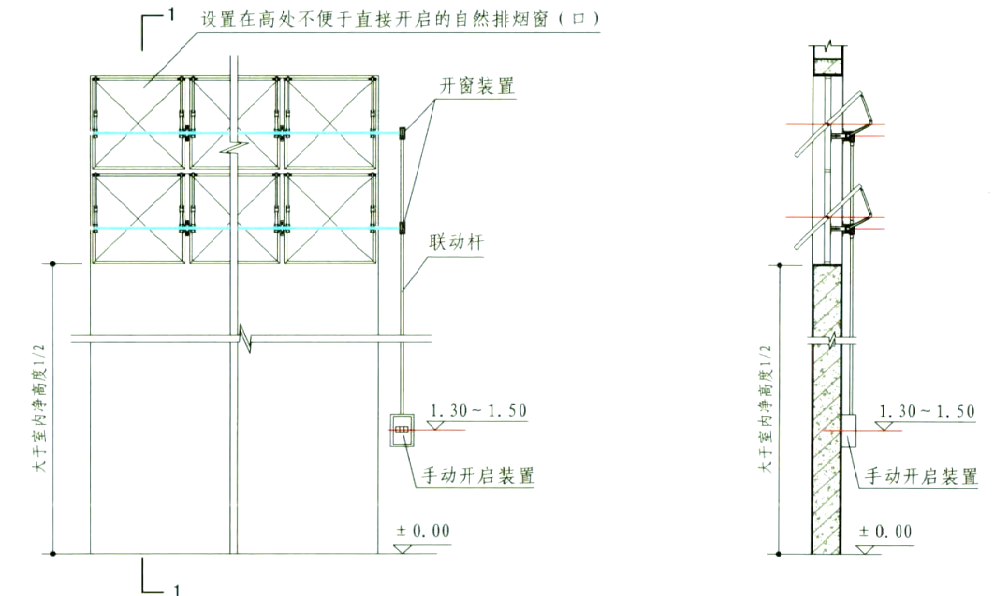

4）.可开启外窗的设计应便于直接操作，若设置在高处不便于直接开启，则应在离地面高度为1.3m至1.5m的位置设置手动开启装置。
自然排烟窗的类型及其控制方式
自然排烟窗是建筑中重要的通风设施，其类型多样，控制方式也各有不同。了解这些窗的类型和控制方式，对于确保建筑物的通风效果至关重要。接下来，我们将深入探讨自然排烟窗的分类及其相应的控制策略。
1、自然排烟窗的开启模式与控制方式详解

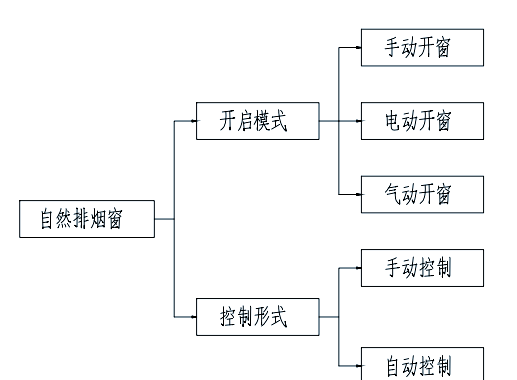

自然排烟窗的开启模式和控制方式对其通风效果产生直接影响。通过深入了解这些开启模式和控制方式的差异，我们可以更有效地利用自然排烟窗，确保建筑物的通风系统高效运行。接下来，我们将通过图表详细展示自然排烟窗在开启模式和控制形式上的不同之处。
2、手动排烟窗：一种需要人工手动开启的自然排烟窗。

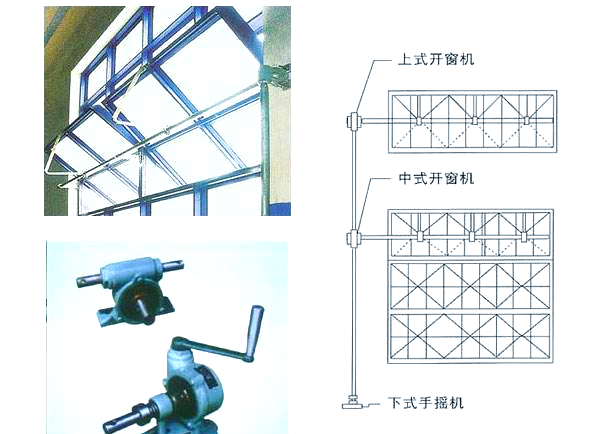

手动排烟窗的控制方式主要依赖于机械手动开窗器，这种开窗器通常由手摇机或手摇器与开窗器主体部分组成。其具体形式包括手摇剪式开窗器、手摇链盒开窗器和手摇螺杆式开窗器等。当人工操作手摇开窗机时，其产生的动力会通过传动机构传递至上式或中式开窗机，从而实现对窗扇的启闭控制。
3、电动排烟窗：一种通过电力驱动执行机构来开启窗扇的自然排烟窗。
电动排烟窗的构成主要包括控制器、联动杆以及电动开窗器等组件。其操作简便，只需通过手动开启装置就能轻松实现窗扇的一键式开启与关闭。此外，该系统还可与消防系统进行联动，一旦发生火灾等紧急情况，窗体将自动开启，迅速排出浓烟，充分发挥其消防安全作用。
4、气动排烟窗：一种通过气压差来驱动执行机构，进而开启窗扇的自然排烟方式。
气动排烟窗的系统构成包括空气压缩机、储气罐、过滤器、冷干机、电磁阀或手动阀、气动开窗器，以及智能控制系统等关键组件。这个系统能够通过智能控制系统来操控电磁阀和手动阀，从而实现对气动开窗器的开启与关闭的精确控制。此外，还特别配备了气瓶高温启动系统，该系统能够在火灾等紧急情况下自动启动，一旦室内温度达到预设值，便会触发高温气动装置，使气瓶内的压缩空气迅速推动气动开窗器，确保窗扇能够迅速且有效地打开或关闭。
5、自动排烟窗：一种与火灾自动报警系统相连动，或通过温度感应自动开启的排烟窗。

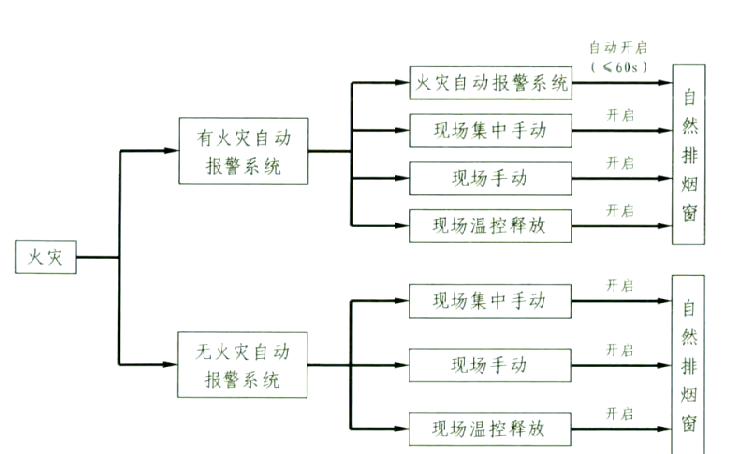

对于那些室内净高超过9米的中庭，以及建筑面积超过2000平方米的营业厅、展览厅或多功能厅等人员密集的场所，由于自然排烟窗往往设置在较高位置且覆盖面积广泛，为确保在火灾时这些排烟窗能迅速且顺畅地开启，这些排烟窗必须具备现场集中手动控制、现场手动操作、温控释放自动开启的功能，或者与消防报警系统实现联动。其控制方式可参考图示。
自然排烟窗的成本考量
经过市场调研，常用的开窗器价格各异，具体如下（此数据仅供参考）：
机械手摇开窗器：这种开窗器的价格范围大致在160-200元之间，其中一套一拖一的系统包含一个曲臂，可控制一扇窗户的开启。若需增加曲臂以控制更多窗户，每增加一个曲臂价格将增加20元。对于多排平开窗，每增加一排需额外增加一套执行机构系统，价格相应提升80元。
电动开窗器：电动开窗器由开关和电机组成，一套系统的价格大约在600-800元之间。若需与消防联动系统配合使用，还需配置控制箱，其价格约为1200元。
电动排烟窗与气动排烟窗的综合对比：
气动推杆的推拉力最大可达5000N，且推拉力增加对其成本影响较小。
相比之下，电动推杆的推拉力通常较小，范围在200~1000N之间。若需要超过1000N的推拉力，电动推杆的成本将显著增加。
气动推杆内置机械锁，确保排烟窗在关闭时能紧密锁闭。而电动推杆则依赖马达来拉紧窗扇，其推杆容易损坏，存在一定的安全隐患。
参考资料
《建筑防烟排烟系统技术标准》
GB 51251-2017
中国计划出版社
《建筑防烟排烟系统技术标准》图示
这些资料详细阐述了建筑防烟排烟系统的技术要求和标准，为相关从业人员提供了宝贵的参考。
15K606 中国计划出版社
《采光、通风、消防排烟天窗（一）》
18CJ87-1 中国计划出版社
《玻璃幕墙工程技术规范》
JGJ 102-2013 中国建筑工业出版社
《自然排烟窗技术规程》
T/CECS 884-2021 中国计划出版社
《建筑用电动控制排烟侧窗》
JG/T307-2011 中国标准出版社
这些资料涵盖了采光、通风、消防排烟等多个方面，为建筑领域提供了全面的技术规范和标准，有助于确保建筑的安全性和舒适性。
